吊车垂直油缸工作原理究竟是怎样的？

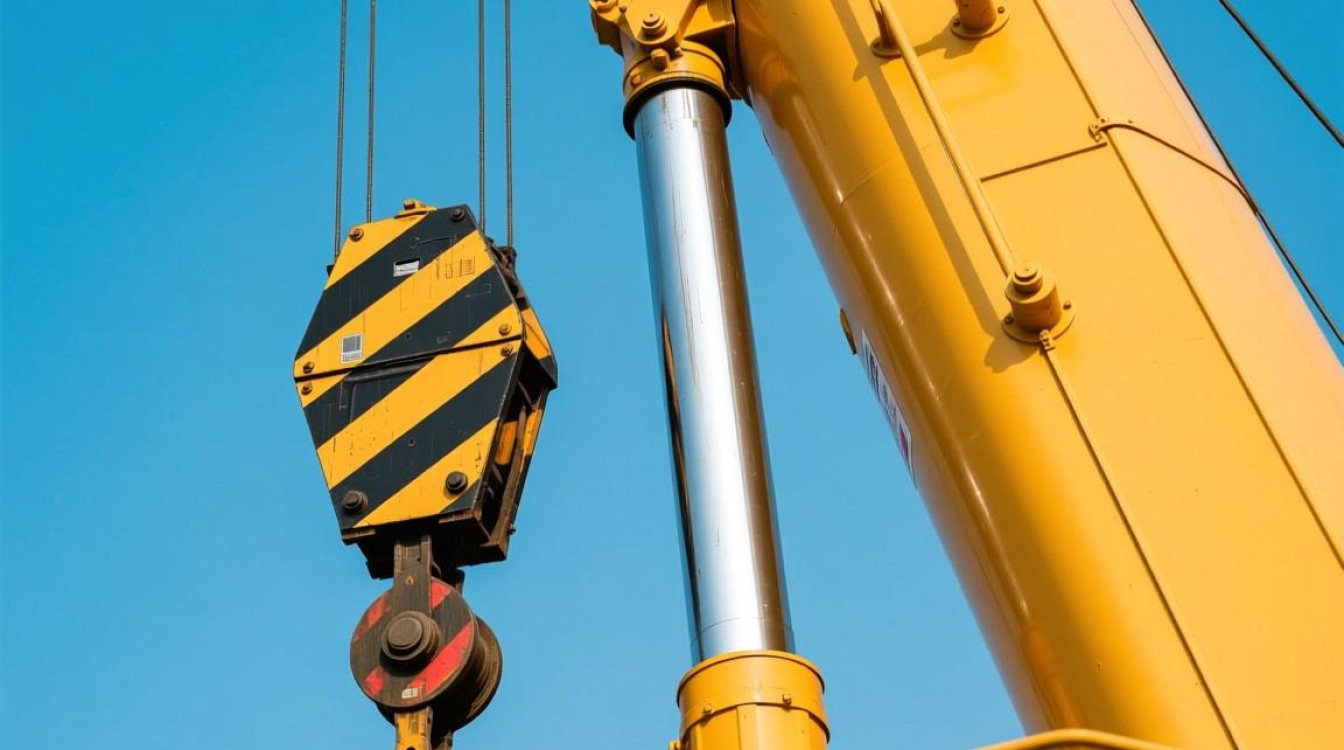

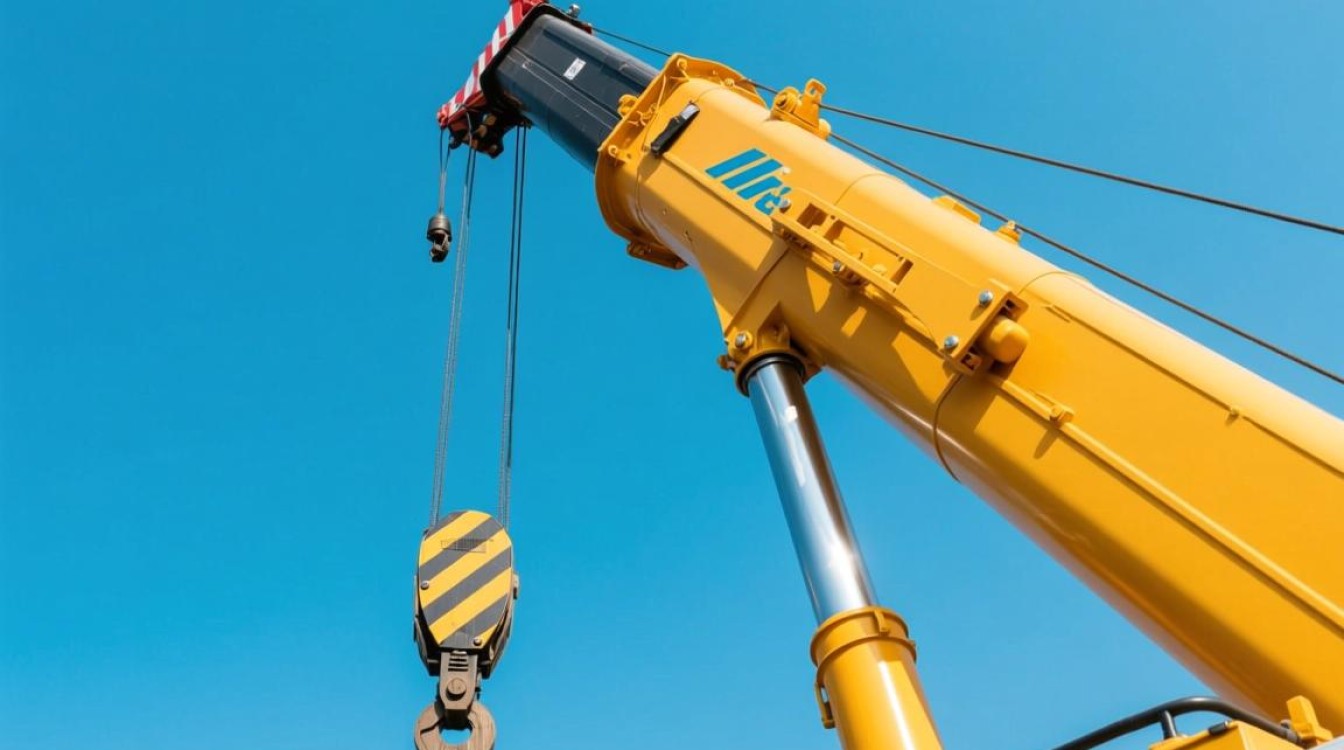

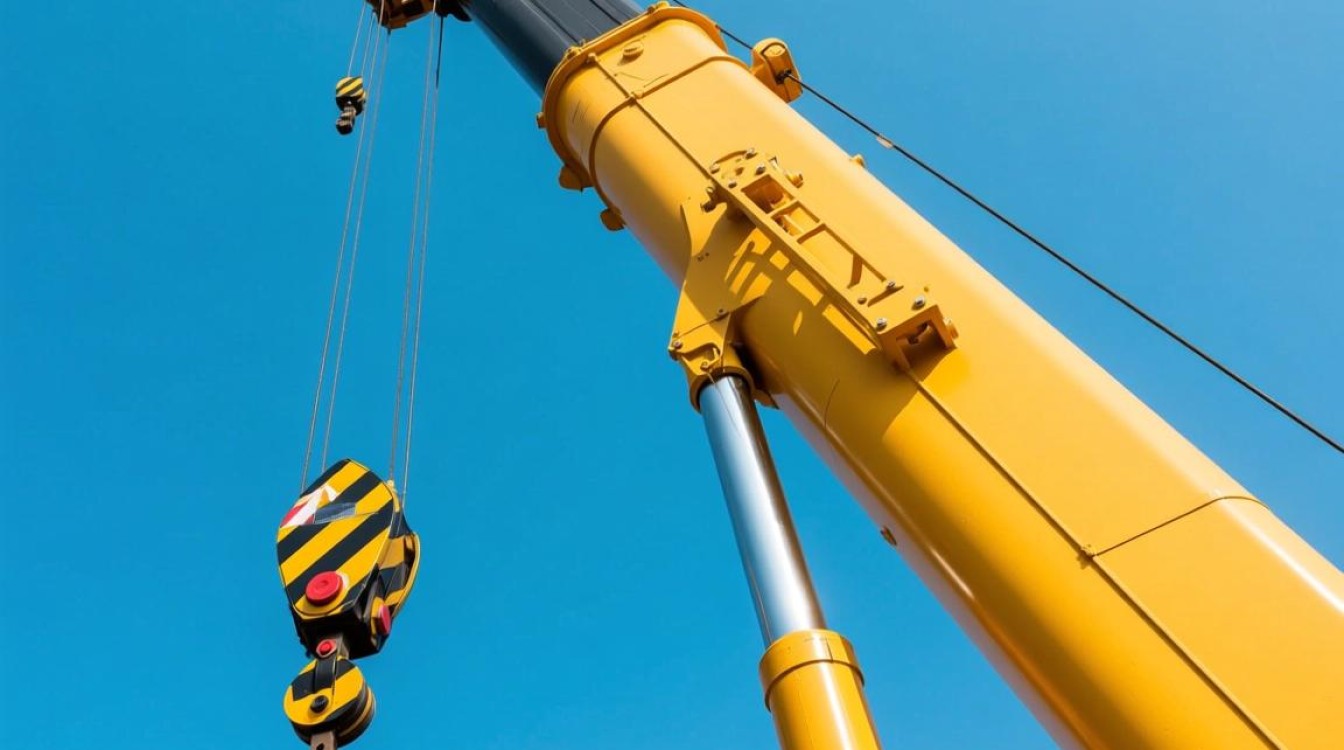

吊车垂直油缸是吊车中常用的液压元件，主要用于实现吊车吊臂的垂直升降，它通过液压油的流动和压力变化，实现吊臂的精确控制,本文将详细介绍吊车垂直油缸的工作原理。

工作原理

液压系统组成

吊车垂直油缸的液压系统主要由以下几部分组成：

• 油箱：储存液压油,为系统提供液压油源。
• 泵：将液压油从油箱吸入,并加压输送至系统各部分。
• 油管：连接液压系统各部分,输送液压油。
• 油缸：实现吊臂的垂直升降。
• 控制阀：控制液压油的流动方向和流量。

工作过程

（1）吊臂上升

当吊臂需要上升时，操作者通过控制阀使液压油进入油缸的下腔，同时使上腔的液压油通过回油管流回油箱，由于液压油不可压缩，进入下腔的液压油推动活塞向上运动,从而带动吊臂上升。

（2）吊臂下降

当吊臂需要下降时，操作者通过控制阀使液压油进入油缸的上腔，同时使下腔的液压油通过回油管流回油箱，进入上腔的液压油推动活塞向下运动,从而带动吊臂下降。

（3）吊臂停止

当吊臂需要停止时，操作者关闭控制阀，使液压油不再流动，由于活塞与缸体之间的摩擦力,吊臂将停止运动。

油缸结构

吊车垂直油缸通常采用双作用式结构,包括以下部分：

• 活塞：与缸体相连,实现吊臂的升降。
• 缸体：容纳活塞和液压油,承受液压油的压力。
• 进油口：连接泵和油缸,输送液压油。
• 出油口：连接油缸和控制阀,返回液压油。

油缸特点

1. 结构紧凑，体积小,便于安装。
2. 运动平稳,噪音低。
3. 工作可靠,寿命长。
4. 可实现精确控制,适应各种工况。

FAQs

Q1：吊车垂直油缸的液压系统是如何工作的？ A1：吊车垂直油缸的液压系统通过泵将液压油加压输送至油缸，实现吊臂的升降，通过控制阀控制液压油的流动方向和流量,实现吊臂的精确控制。

Q2：吊车垂直油缸的结构特点有哪些？ A2：吊车垂直油缸采用双作用式结构，包括活塞、缸体、进油口和出油口等部分，其结构紧凑，体积小，便于安装，运动平稳，噪音低，工作可靠，寿命长,可适应各种工况。
